1.1. Настоящая инструкция разработана в соответствии с требованиями нормативных документов Республики Узбекистан и может использоваться в качестве руководства по применению полистиролбетона в качестве теплоизоляционных (ненесущих), теплоизоляционно-конструкционных (самонесущих) и конструкционных (несущих) изделий.
1.2. Изделия из полистиролбетона для строительства зданий изготавливаются JV NORTEC COMPANY LLC и соответствуют требованиям O`zMSt 338:2024 «Теплоизоляционные изделия из полистиролбетона. Технические условия» и ГОСТ 33929-2016.
1.3. JV NORTEC COMPANY LLC может изготавливать изделия из полистиролбетона плотностью от D450 до D600.
1.4. При проектировании и монтаже изделий из пазогребневых блоков из полистиролбетона (далее — PCTGB) и параллелепипедных блоков из полистиролбетона (далее — PCPB) следует руководствоваться положениями настоящей инструкции.
1.5. Изделия PCTGB, PCPB изготавливаются при плотности материала в диапазоне 450–600 кг/м³, то есть марок D450–D600. При этом марки (классы) бетона по прочности на сжатие — B1.5–B2.5.
ИНСТРУКЦИИ
ПО ПРОЕКТИРОВАНИЮ И МОНТАЖУ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ С ИСПОЛЬЗОВАНИЕМ ПОЛИСТИРОЛБЕТОННЫХ БЛОКОВ ДЛЯ НАРУЖНЫХ ОГРАЖДАЮЩИХ СТЕН
1. Общие положения
1.6. Для наружного заполнения каркаса с применением PCTGB размерами 500×300×300 мм либо PCTGBразмерами 500×300×250 мм рекомендуемая плотность — D450–D550. Прочность — в пределах B1.5–B2 в зависимости от проектного решения. Указанные характеристики находятся в пределах допустимых значений, приведённых в п. 2.1 КМК 2.03.07-98 «Каменные и армокаменные конструкции» для блоков из лёгкого бетона. Следует учитывать, что прочность полистиролбетона на 28-е сутки составляет лишь 30–40% от набранной прочности. То есть полистиролбетон средней плотности D450–D550 с пределом прочности B1.5–B2 продолжает набирать прочность в течение времени. Проведённые испытания показали, что полистиролбетон плотностью D450 и прочностью на сжатие B1 на 28-е сутки при проверке прочности через 2 года продемонстрировал прочность на сжатие, соответствующую классу B2.5.
1.7. Расчёт на особое сочетание нагрузок кладки из блоков следует выполнять с учётом действия инерционных сил из плоскости стены — заполнения каркаса с шарнирным креплением к элементам каркаса (армирующие сердечники, балки).
1.8. В сплошной кладке без проёмов следует предусматривать вертикальные сердечники с горизонтальным шагом не более 3000 мм, а армирующие пояса (балки) — с вертикальным шагом не более 3000 мм от уровня перекрытия. Связи стен с указанными элементами и несущими конструкциями каркаса должны быть гибкими.
1.9. Для повышения жёсткости наружных стен, а также перегородок (включая обрамление проёмов), вертикальные сердечники и горизонтальные пояса могут выполняться из тонкостенных гнутых профилей (t — не менее 2 мм), металлических уголков.
1.7. Расчёт на особое сочетание нагрузок кладки из блоков следует выполнять с учётом действия инерционных сил из плоскости стены — заполнения каркаса с шарнирным креплением к элементам каркаса (армирующие сердечники, балки).
1.8. В сплошной кладке без проёмов следует предусматривать вертикальные сердечники с горизонтальным шагом не более 3000 мм, а армирующие пояса (балки) — с вертикальным шагом не более 3000 мм от уровня перекрытия. Связи стен с указанными элементами и несущими конструкциями каркаса должны быть гибкими.
1.9. Для повышения жёсткости наружных стен, а также перегородок (включая обрамление проёмов), вертикальные сердечники и горизонтальные пояса могут выполняться из тонкостенных гнутых профилей (t — не менее 2 мм), металлических уголков.
2. Сведения о применении
2.1. Изделия PCTGB применяются для возведения самонесущих наружных стен в качестве заполнения каркаса, самонесущих стен при устройстве наружных ограждений каркасных многоэтажных зданий, а также несущих комплексных стен для одноэтажных зданий (с мансардным этажом).
2.2. Изделия PCPB применяются для возведения ненесущих наружных стен в качестве заполнения каркаса и самонесущих стен при устройстве перегородок в каркасных зданиях. Блоки PCPB размерами 600×400×125 мм, 600×400×190 мм и 600×400×250 мм (изготавливаемые предприятием по специальному заказу) применяются в качестве самонесущих стен одноэтажных зданий (допускается с мансардным этажом) при жёсткой конструктивной схеме. Рекомендуемая плотность блоков — D450–D550, при этом прочность находится в пределах B1.5–B2.0. Также возможно применение в комплексной кладке с монолитным железобетоном из тяжёлого бетона для несущих конструкций. Допускается применение комплексной кладки из обожжённого кирпича для внутренних несущих и самонесущих стен.
2.3. Преимуществами изделий из полистиролбетона являются высокая теплоизоляция, звукоизоляция и водонепроницаемость, малый вес, а также улучшенные физико-механические характеристики, соответствующие требованиям стандартов для применения в строительстве, что предусмотрено стандартом O`zMSt 338:2024 «Теплоизоляционные изделия из полистиролбетона. Технические условия» и ГОСТ 33929-2016, рассматриваемыми совместно с настоящей инструкцией.
2.4. Полистиролбетон обладает необходимой устойчивостью к микротоксинам, устойчив к образованию грибковой плесени и не повреждается грызунами.
2.5. Общий вид изделий PCTGB, PCPB приведён на рис. 1–11.
2.2. Изделия PCPB применяются для возведения ненесущих наружных стен в качестве заполнения каркаса и самонесущих стен при устройстве перегородок в каркасных зданиях. Блоки PCPB размерами 600×400×125 мм, 600×400×190 мм и 600×400×250 мм (изготавливаемые предприятием по специальному заказу) применяются в качестве самонесущих стен одноэтажных зданий (допускается с мансардным этажом) при жёсткой конструктивной схеме. Рекомендуемая плотность блоков — D450–D550, при этом прочность находится в пределах B1.5–B2.0. Также возможно применение в комплексной кладке с монолитным железобетоном из тяжёлого бетона для несущих конструкций. Допускается применение комплексной кладки из обожжённого кирпича для внутренних несущих и самонесущих стен.
2.3. Преимуществами изделий из полистиролбетона являются высокая теплоизоляция, звукоизоляция и водонепроницаемость, малый вес, а также улучшенные физико-механические характеристики, соответствующие требованиям стандартов для применения в строительстве, что предусмотрено стандартом O`zMSt 338:2024 «Теплоизоляционные изделия из полистиролбетона. Технические условия» и ГОСТ 33929-2016, рассматриваемыми совместно с настоящей инструкцией.
2.4. Полистиролбетон обладает необходимой устойчивостью к микротоксинам, устойчив к образованию грибковой плесени и не повреждается грызунами.
2.5. Общий вид изделий PCTGB, PCPB приведён на рис. 1–11.
3. Формы и размеры изделий

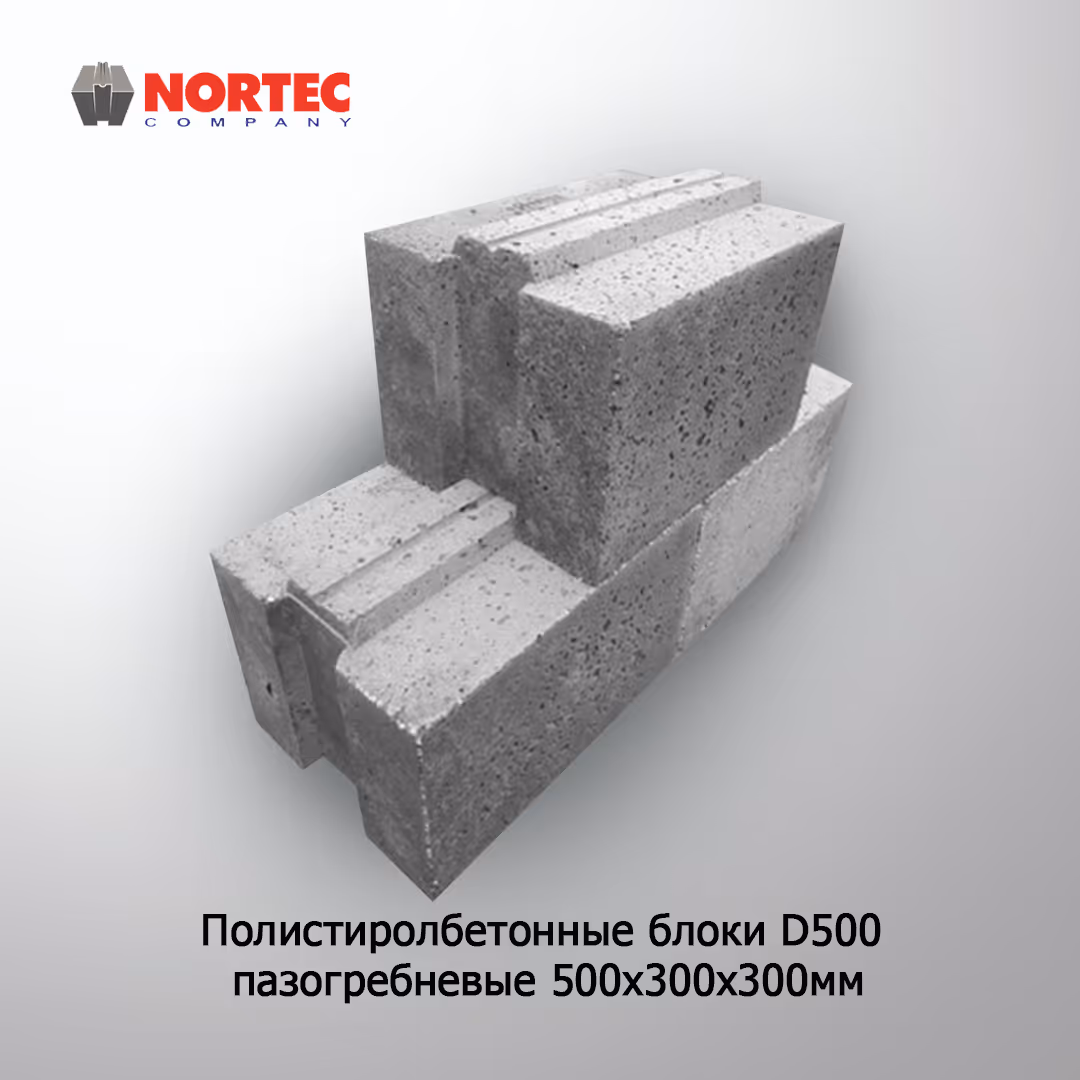

Наименование изделия: Пазогребневые блоки из полистиролбетона, теплоизоляционные, для наружных самонесущих стен, от D450 до D600; B1.5–B2.5; F150.
Размеры блоков с допустимыми отклонениями, мм:
Длина: 500±5
Ширина: 300±5
Толщина: 300±1,5
Количество блоков в 1 м², шт.: 6,66
Размеры блоков с допустимыми отклонениями, мм:
Длина: 500±5
Ширина: 300±5
Толщина: 300±1,5
Количество блоков в 1 м², шт.: 6,66

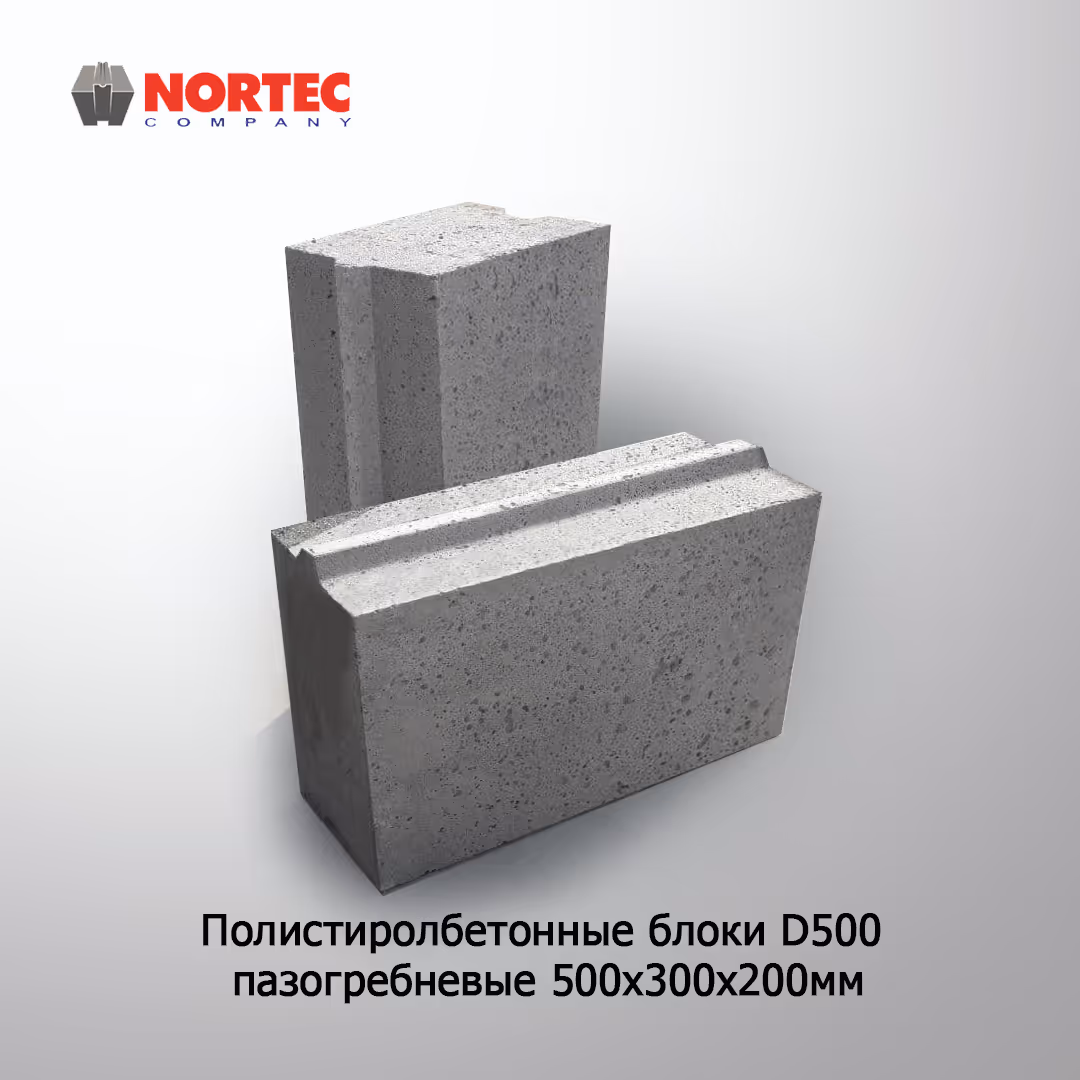

Наименование изделия: Пазогребневые блоки из полистиролбетона, теплоизоляционные, для наружных самонесущих и перегородочных стен, от D450 до D600; B1.5–B2.5; F150
Размеры блоков с допустимыми отклонениями, мм:
Длина: 500±5
Ширина: 300±5
Толщина: 200±1,5
Количество блоков в 1 м², шт.: 6,66
Размеры блоков с допустимыми отклонениями, мм:
Длина: 500±5
Ширина: 300±5
Толщина: 200±1,5
Количество блоков в 1 м², шт.: 6,66

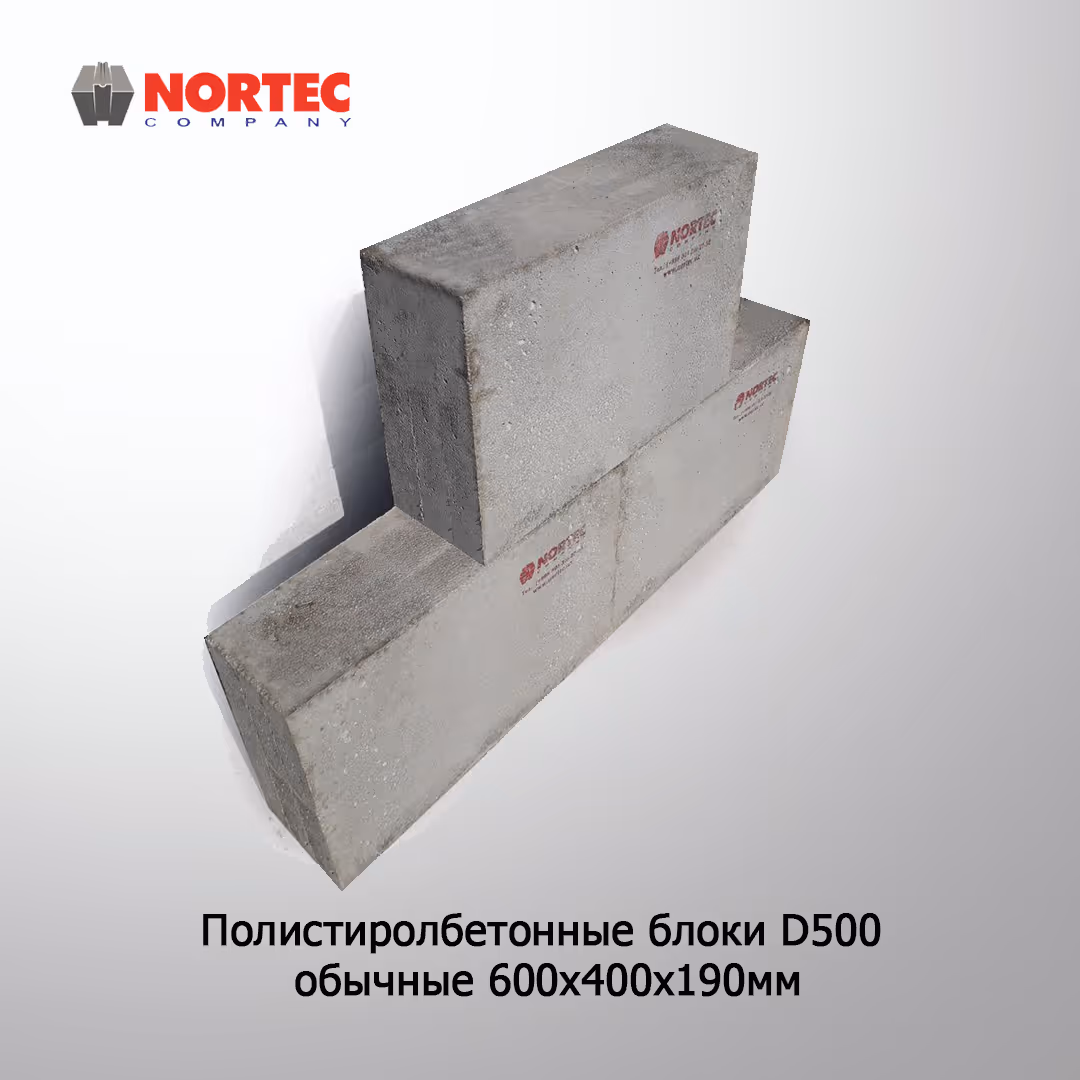

Наименование изделия: Параллелепипедные блоки из полистиролбетона для перегородочных стен, от D450 до D600; B1.5–B2.5; F150
Размеры блоков с допустимыми отклонениями, мм:
Длина: 600±5
Ширина: 400±5
Толщина: 190±3
Количество блоков в 1 м², шт.: 4,16
Размеры блоков с допустимыми отклонениями, мм:
Длина: 600±5
Ширина: 400±5
Толщина: 190±3
Количество блоков в 1 м², шт.: 4,16
Наименование изделия: Параллелепипедные блоки из полистиролбетона для наружных самонесущих стен, от D450 до D600; B1,5–B1,5; F150
Размеры блоков с допустимыми отклонениями, мм:
Длина: 600±5
Ширина: 400±5
Толщина: 250±3
Количество блоков в 1 м², шт.: 4,16
Размеры блоков с допустимыми отклонениями, мм:
Длина: 600±5
Ширина: 400±5
Толщина: 250±3
Количество блоков в 1 м², шт.: 4,16
4. АКСЕССУАРЫ И ИНСТРУМЕНТЫ ДЛЯ МОНТАЖА
Для монтажа и утепления конструктивных элементов в комплекте с PCTGB и PCPB JV NORTEC COMPANY LLC рекомендует использовать следующие материалы и инструменты:
- Оцинкованная проволока сечением от 2 до 6 мм по ГОСТ 3282-74;
- Композитная полимерная арматура для армирования бетонных конструкций по ГОСТ 31938-2011;
- Цементные клеевые и штукатурные составы;
- Грунтовки для нанесения на поверхности стен;
- Различные штукатурные сетки; грунтовки; шпатлёвочные составы — как на цементной, так и на гипсовой основе;
- Строительные ленты;
- Направляющие и защитные угловые профили;
- Маячковые профили;
- Строительная монтажная пена;
- Ножовка с широким полотном и крупным зубом;
- Электродрель с насадкой для перемешивания смесей;
- Насадка на дрель для сверления отверстий;
- Отбивочный шнур (15 м) с отвесом;
- Уровень 1500 мм, правило 2000 мм;
- Резиновая киянка;
- Ножницы по металлу;
- Пластиковая ёмкость для приготовления раствора;
- Ящик для шпатлёвочной смеси;
- Шпатель-кельма, широкий шпатель, шпатель для внутренних углов, шпатель для наружных углов, зубчатый шпатель для нанесения клея под керамическую плитку и декоративные облицовки;
- Ручное шлифовальное приспособление;
- Широкая кисть, валик;
- Строительный пистолет для пристрелки закладных деталей к колоннам и балкам.
- Оцинкованная проволока сечением от 2 до 6 мм по ГОСТ 3282-74;
- Композитная полимерная арматура для армирования бетонных конструкций по ГОСТ 31938-2011;
- Цементные клеевые и штукатурные составы;
- Грунтовки для нанесения на поверхности стен;
- Различные штукатурные сетки; грунтовки; шпатлёвочные составы — как на цементной, так и на гипсовой основе;
- Строительные ленты;
- Направляющие и защитные угловые профили;
- Маячковые профили;
- Строительная монтажная пена;
- Ножовка с широким полотном и крупным зубом;
- Электродрель с насадкой для перемешивания смесей;
- Насадка на дрель для сверления отверстий;
- Отбивочный шнур (15 м) с отвесом;
- Уровень 1500 мм, правило 2000 мм;
- Резиновая киянка;
- Ножницы по металлу;
- Пластиковая ёмкость для приготовления раствора;
- Ящик для шпатлёвочной смеси;
- Шпатель-кельма, широкий шпатель, шпатель для внутренних углов, шпатель для наружных углов, зубчатый шпатель для нанесения клея под керамическую плитку и декоративные облицовки;
- Ручное шлифовальное приспособление;
- Широкая кисть, валик;
- Строительный пистолет для пристрелки закладных деталей к колоннам и балкам.
5. Технология монтажа
5.1 Для повышения несущей способности кладки из полистиролбетона рекомендуется укладывать основание первого ряда на слой цементно-песчаного раствора толщиной до 30 мм. Горизонтальность кладки зависит от качества укладки первого ряда, поскольку основание первого ряда должно быть достаточно ровным. На участках с неровностями рекомендуется наносить цементно-песчаный раствор марки не ниже 100 (при соотношении цемент:песок = 1:3), а при неровностях поверхности более 30 мм применяется раствор с армированием сеткой.
5.2 Армирование кладки выполняется между рядами стержнями арматуры малого сечения (диаметром от 2,5 мм до 8 мм) либо стеклопластиковой, базальтовой арматурой или металлической сеткой. Обязательному армированию подлежат зоны вблизи оконных и дверных проёмов, опорные участки, а также места пересечения конструкций разных типов (несущих и ненесущих).
5.3 Чтобы предотвратить утолщение горизонтальных швов при армировании параллелепипедных блоков из полистиролбетона арматурными стержнями, рекомендуется выполнять штробы размером 25×25 мм штроборезом. Штробы тщательно очищают, заполняют клеевым раствором, укладывают арматуру и удаляют излишки клея. При этом расстояние от наружной и внутренней граней блока должно быть не менее 60 мм. Армирование кладки из блоков толщиной до 200 мм выполняют одним стержнем, а при толщине более 200 мм — двумя стержнями.
5.4 При кладке пазогребневых блоков из полистиролбетона армирование выполняется по кладке в средней части блоков проволокой арматурной Ø3 ВрI, которая заводится в смежные конструкции и сердечники (гибкое крепление).
5.5 Лицевые поверхности стен из блоков должны иметь отделочное покрытие в виде штукатурки цементным раствором, облицовки сухим гипсокартоном или другим материалом, а также облицовки каменными материалами. Применение изделий из полистиролбетона без облицовки не рекомендуется из-за низкой стойкости гранул полистирола к солнечному ультрафиолетовому излучению.При облицовке наружной поверхности стены рекомендуется оставлять зазор 2 мм между основанием и облицовкой для вентиляции воздуха. Кирпич и камень, используемые для наружной отделки, должны соответствовать требованиям по морозостойкости.
5.6 Прочность блоков из полистиролбетона для многослойных конструкций следует принимать не ниже класса B2. Армирование облицовочного слоя кирпича следует выполнять сетками из коррозионностойкой стали либо стали с антикоррозионным покрытием, состоящими из двух и более продольных стержней диаметром 3–5 мм и поперечной арматуры диаметром 3 мм с шагом не более 100 мм. Также допускается армирование кладки сетками и отдельными стержнями из композиционных материалов.
5.7 Между облицовочным и внутренним слоями стен рекомендуется применять одиночные гибкие связи и сетки связей, устанавливаемые в растворных швах кладки, закрепляемые в толщине изделий основного слоя кладки либо регулируемые по высоте. Гибкие связи могут выполняться в виде сеток, отдельных стержней, пластин или их сочетаний. В качестве материалов связей могут применяться стальная арматура, полимерные композиционные материалы на основе углеродного волокна, базальтового волокна, стекловолокна. Одиночные связи следует устанавливать в шахматном порядке не менее 5 шт/м, а шаг сеток связей по высоте не должен превышать 60 см.
5.8 В углах стен каждый слой кладки должен армироваться Г-образными сварными стальными сетками на длину не менее 1 м от угла либо до вертикального деформационного шва (если он расположен ближе) с шагом по высоте не более 60 см. На прямых участках допускается укладывать сетки с нахлёстом, длина которого должна быть не менее 25 см.
5.9 При стыковом соединении продольных и поперечных стен необходимо закреплять кладку Т-образными, Г-образными анкерами, накладками из полосовой стали толщиной 3 мм либо металлическими скобами Ø4–6 мм. Связи укладывают в швах через каждые два–три ряда кладки, но не менее 2 элементов на этаж. Для крепления перегородок и стен допускается применение Т-образных анкеров или металлических скоб, закладываемых в горизонтальные швы. Соединение продольных и поперечных стен во внешних углах может выполняться перевязкой кладки специальными угловыми полистиролбетонными блоками.
5.10 Концы балок, прогонов и ферм должны крепиться к стенам из полистиролбетона анкерами. Расстояние между анкерами перекрытий из сборного настила или панелей, опирающихся на стены, должно быть не более 3 м. При увеличении расстояния необходимо предусматривать дополнительные анкера, связывающие стены с покрытием.
5.11 Самонесущие стены из полистиролбетона в каркасных зданиях должны соединяться с колоннами гибкими связями, допускающими независимые вертикальные деформации стен и колонн. Связи, устанавливаемые по высоте колонн, должны обеспечивать устойчивость стен и передачу ветровой нагрузки на колонны каркаса.
5.12 Жёсткое соединение наружных стен выполняется перевязкой между самими полистиролбетонными блоками либо с применением полосовых соединителей или анкеров. При использовании соединителей в процессе кладки соединители или анкеры заводятся в несущую стену на половину их длины.
5.13 При оштукатуривании внутренних стен раствором на гипсовой основе рекомендуется грунтовать поверхность основания акриловой грунтовкой перед нанесением штукатурки. Акриловые грунтовки универсальны, быстро сохнут и повышают адгезию. Также при применении гипсовой или известково-гипсовой штукатурки рекомендуется обрабатывать основание грунтовками с минеральными наполнителями для придания шероховатости поверхности. При этом оштукатуривание следует выполнять не ранее высыхания слоя грунтовки. Штукатурные растворы на гипсовой основе наносятся в один слой.При применении цементных и известково-цементных штукатурок допускается нанесение минеральной грунтовки или обрызга. При использовании обрызга штукатурные работы следует начинать не ранее чем через 24 часа после его нанесения.
5.14 Штукатурный раствор на цементном или известково-цементном вяжущем может наноситься как в один слой, так и послойно. При устройстве многослойного штукатурного покрытия каждый последующий слой наносится после схватывания предыдущего.Для внутреннего и наружного оштукатуривания стен цементно-песчаным раствором толщиной слоя более 10 мм, с целью повышения жёсткости нанесённого состава и адгезии к кладке, а также снижения вероятности трещинообразования рекомендуется применять специальную мелкоячеистую стальную сетку. Рекомендуется выбирать металлические сетки с размером ячейки 5–10 мм, устанавливаемые по всей площади стены и закрепляемые к основанию фасадными дюбель-гвоздями (так называемые «зонтики» или «грибки») либо саморезами.
5.15 Армирующие (штукатурные) сетки монтируются с нахлёстом не менее 100 мм. Монтаж сетки начинают от потолка, закрепляя верхний край полотна по всей длине крепежом, затем крепёж устанавливают в шахматном порядке по всей поверхности стены. В местах стыков полотна должны перекрывать друг друга с нахлёстом 80–100 мм. Между сеткой и стеной необходимо предусматривать зазор 5–10 мм в зависимости от толщины штукатурного слоя.
5.2 Армирование кладки выполняется между рядами стержнями арматуры малого сечения (диаметром от 2,5 мм до 8 мм) либо стеклопластиковой, базальтовой арматурой или металлической сеткой. Обязательному армированию подлежат зоны вблизи оконных и дверных проёмов, опорные участки, а также места пересечения конструкций разных типов (несущих и ненесущих).
5.3 Чтобы предотвратить утолщение горизонтальных швов при армировании параллелепипедных блоков из полистиролбетона арматурными стержнями, рекомендуется выполнять штробы размером 25×25 мм штроборезом. Штробы тщательно очищают, заполняют клеевым раствором, укладывают арматуру и удаляют излишки клея. При этом расстояние от наружной и внутренней граней блока должно быть не менее 60 мм. Армирование кладки из блоков толщиной до 200 мм выполняют одним стержнем, а при толщине более 200 мм — двумя стержнями.
5.4 При кладке пазогребневых блоков из полистиролбетона армирование выполняется по кладке в средней части блоков проволокой арматурной Ø3 ВрI, которая заводится в смежные конструкции и сердечники (гибкое крепление).
5.5 Лицевые поверхности стен из блоков должны иметь отделочное покрытие в виде штукатурки цементным раствором, облицовки сухим гипсокартоном или другим материалом, а также облицовки каменными материалами. Применение изделий из полистиролбетона без облицовки не рекомендуется из-за низкой стойкости гранул полистирола к солнечному ультрафиолетовому излучению.При облицовке наружной поверхности стены рекомендуется оставлять зазор 2 мм между основанием и облицовкой для вентиляции воздуха. Кирпич и камень, используемые для наружной отделки, должны соответствовать требованиям по морозостойкости.
5.6 Прочность блоков из полистиролбетона для многослойных конструкций следует принимать не ниже класса B2. Армирование облицовочного слоя кирпича следует выполнять сетками из коррозионностойкой стали либо стали с антикоррозионным покрытием, состоящими из двух и более продольных стержней диаметром 3–5 мм и поперечной арматуры диаметром 3 мм с шагом не более 100 мм. Также допускается армирование кладки сетками и отдельными стержнями из композиционных материалов.
5.7 Между облицовочным и внутренним слоями стен рекомендуется применять одиночные гибкие связи и сетки связей, устанавливаемые в растворных швах кладки, закрепляемые в толщине изделий основного слоя кладки либо регулируемые по высоте. Гибкие связи могут выполняться в виде сеток, отдельных стержней, пластин или их сочетаний. В качестве материалов связей могут применяться стальная арматура, полимерные композиционные материалы на основе углеродного волокна, базальтового волокна, стекловолокна. Одиночные связи следует устанавливать в шахматном порядке не менее 5 шт/м, а шаг сеток связей по высоте не должен превышать 60 см.
5.8 В углах стен каждый слой кладки должен армироваться Г-образными сварными стальными сетками на длину не менее 1 м от угла либо до вертикального деформационного шва (если он расположен ближе) с шагом по высоте не более 60 см. На прямых участках допускается укладывать сетки с нахлёстом, длина которого должна быть не менее 25 см.
5.9 При стыковом соединении продольных и поперечных стен необходимо закреплять кладку Т-образными, Г-образными анкерами, накладками из полосовой стали толщиной 3 мм либо металлическими скобами Ø4–6 мм. Связи укладывают в швах через каждые два–три ряда кладки, но не менее 2 элементов на этаж. Для крепления перегородок и стен допускается применение Т-образных анкеров или металлических скоб, закладываемых в горизонтальные швы. Соединение продольных и поперечных стен во внешних углах может выполняться перевязкой кладки специальными угловыми полистиролбетонными блоками.
5.10 Концы балок, прогонов и ферм должны крепиться к стенам из полистиролбетона анкерами. Расстояние между анкерами перекрытий из сборного настила или панелей, опирающихся на стены, должно быть не более 3 м. При увеличении расстояния необходимо предусматривать дополнительные анкера, связывающие стены с покрытием.
5.11 Самонесущие стены из полистиролбетона в каркасных зданиях должны соединяться с колоннами гибкими связями, допускающими независимые вертикальные деформации стен и колонн. Связи, устанавливаемые по высоте колонн, должны обеспечивать устойчивость стен и передачу ветровой нагрузки на колонны каркаса.
5.12 Жёсткое соединение наружных стен выполняется перевязкой между самими полистиролбетонными блоками либо с применением полосовых соединителей или анкеров. При использовании соединителей в процессе кладки соединители или анкеры заводятся в несущую стену на половину их длины.
5.13 При оштукатуривании внутренних стен раствором на гипсовой основе рекомендуется грунтовать поверхность основания акриловой грунтовкой перед нанесением штукатурки. Акриловые грунтовки универсальны, быстро сохнут и повышают адгезию. Также при применении гипсовой или известково-гипсовой штукатурки рекомендуется обрабатывать основание грунтовками с минеральными наполнителями для придания шероховатости поверхности. При этом оштукатуривание следует выполнять не ранее высыхания слоя грунтовки. Штукатурные растворы на гипсовой основе наносятся в один слой.При применении цементных и известково-цементных штукатурок допускается нанесение минеральной грунтовки или обрызга. При использовании обрызга штукатурные работы следует начинать не ранее чем через 24 часа после его нанесения.
5.14 Штукатурный раствор на цементном или известково-цементном вяжущем может наноситься как в один слой, так и послойно. При устройстве многослойного штукатурного покрытия каждый последующий слой наносится после схватывания предыдущего.Для внутреннего и наружного оштукатуривания стен цементно-песчаным раствором толщиной слоя более 10 мм, с целью повышения жёсткости нанесённого состава и адгезии к кладке, а также снижения вероятности трещинообразования рекомендуется применять специальную мелкоячеистую стальную сетку. Рекомендуется выбирать металлические сетки с размером ячейки 5–10 мм, устанавливаемые по всей площади стены и закрепляемые к основанию фасадными дюбель-гвоздями (так называемые «зонтики» или «грибки») либо саморезами.
5.15 Армирующие (штукатурные) сетки монтируются с нахлёстом не менее 100 мм. Монтаж сетки начинают от потолка, закрепляя верхний край полотна по всей длине крепежом, затем крепёж устанавливают в шахматном порядке по всей поверхности стены. В местах стыков полотна должны перекрывать друг друга с нахлёстом 80–100 мм. Между сеткой и стеной необходимо предусматривать зазор 5–10 мм в зависимости от толщины штукатурного слоя.
6. Основные правила безопасности при выполнении работ
6.1. К выполнению работ по монтажу конструкций с применением PCTGB и PCPB допускаются только лица, прошедшие обучение по технике безопасности, производственной санитарии и обученные приёмам монтажных работ.
6.2. Рекомендуется выполнять работы по монтажу конструкций с применением PCTGB и PCPBспециализированными бригадами, имеющими опыт монтажа таких конструкций и обеспеченными специальным инструментом и спецодеждой. Инструменты, оборудование, оснастка и приспособления, применяемые при монтаже конструкций, должны соответствовать требованиям безопасности при выполнении строительно-монтажных работ.
6.3. При возведении стен зданий на высоту до 0,7 м от настила (рабочей площадки) и при расстоянии по высоте от уровня настила до поверхности земли (перекрытия) за возводимой стеной более 1,3 м необходимо применять коллективные средства защиты (ограждения или улавливающие устройства) либо предохранительные пояса.Кладка наружных стен в положении стоя на стене не допускается. При толщине стены более 0,75 м допускается выполнять кладку со стены при использовании предохранительного пояса, закреплённого за специальное страховочное устройство.
6.4. Не допускается выполнять кладку стен следующего этажа без устройства несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.
6.5. Запрещается оставлять материалы и инструмент на стенах во время перерыва в кладке. Снятие временных креплений карнизных элементов или облицовки стен допускается после набора раствором прочности, установленной проектом.
6.6. Заготовка и обработка арматуры должны выполняться в специально отведённых и соответствующим образом оборудованных местах. При выполнении работ по подготовке арматуры необходимо:
- При резке арматурных стержней на станках на отрезки длиной менее 0,3 м применять приспособления, предотвращающие разлёт отрезков;
- Ограждать рабочую зону при обработке арматурных стержней, выступающих за габариты верстака, а для двусторонних верстаков дополнительно разделять верстак посередине продольной металлической защитной сеткой высотой не менее 1 м;
- Складировать подготовленную арматуру в специально отведённых местах.
6.2. Рекомендуется выполнять работы по монтажу конструкций с применением PCTGB и PCPBспециализированными бригадами, имеющими опыт монтажа таких конструкций и обеспеченными специальным инструментом и спецодеждой. Инструменты, оборудование, оснастка и приспособления, применяемые при монтаже конструкций, должны соответствовать требованиям безопасности при выполнении строительно-монтажных работ.
6.3. При возведении стен зданий на высоту до 0,7 м от настила (рабочей площадки) и при расстоянии по высоте от уровня настила до поверхности земли (перекрытия) за возводимой стеной более 1,3 м необходимо применять коллективные средства защиты (ограждения или улавливающие устройства) либо предохранительные пояса.Кладка наружных стен в положении стоя на стене не допускается. При толщине стены более 0,75 м допускается выполнять кладку со стены при использовании предохранительного пояса, закреплённого за специальное страховочное устройство.
6.4. Не допускается выполнять кладку стен следующего этажа без устройства несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.
6.5. Запрещается оставлять материалы и инструмент на стенах во время перерыва в кладке. Снятие временных креплений карнизных элементов или облицовки стен допускается после набора раствором прочности, установленной проектом.
6.6. Заготовка и обработка арматуры должны выполняться в специально отведённых и соответствующим образом оборудованных местах. При выполнении работ по подготовке арматуры необходимо:
- При резке арматурных стержней на станках на отрезки длиной менее 0,3 м применять приспособления, предотвращающие разлёт отрезков;
- Ограждать рабочую зону при обработке арматурных стержней, выступающих за габариты верстака, а для двусторонних верстаков дополнительно разделять верстак посередине продольной металлической защитной сеткой высотой не менее 1 м;
- Складировать подготовленную арматуру в специально отведённых местах.
7. Основные правила технической эксплуатации конструкций
В процессе эксплуатации ограждающих и перегородочных конструкций из PCTGB и PCPB часто возникает необходимость навешивания различных предметов. В зависимости от массы навешиваемых предметов применяются разные виды крепежа. По результатам испытаний PCTGB и PCPB марок средней плотности D450 и D500 (на 2-й день после распалубки) установлено: при установке в тело блоков дюбеля и шурупа длиной 8 см один шуруп способен удерживать нагрузку 50 кг без усадки (вырывания/просадки) дюбеля в теле блока.
Если по проектному решению в санитарных узлах предусматривается установка раковин и унитазов в подвесном исполнении (без опирания на пол) с креплением к стене, рекомендуется предусматривать армирование и усилениеместа установки в зонах, где будут устанавливаться дюбели или анкера. Возможны разные решения и варианты; в качестве экономичного варианта рекомендуется применять кирпичную кладку в местах крепления.
Если по проектному решению в санитарных узлах предусматривается установка раковин и унитазов в подвесном исполнении (без опирания на пол) с креплением к стене, рекомендуется предусматривать армирование и усилениеместа установки в зонах, где будут устанавливаться дюбели или анкера. Возможны разные решения и варианты; в качестве экономичного варианта рекомендуется применять кирпичную кладку в местах крепления.
8. Нормативные ссылки
1. КМК 2.01.03-19. Строительство в сейсмических районах.
2. КМК 2.03.01-96. Бетонные и железобетонные конструкции.
3. КМК 2.03.07-98. Каменные и армокаменные конструкции.
4. КМК 3.01.02-00. Безопасность в строительстве.
5. КМК 3.03.01-98. Несущие и ограждающие конструкции.
6. КМК 3.03.06-99. Приготовление и применение строительных растворов.
7. ШНК 4.02.08-04. Кирпичные и блочные конструкции.
8. ШНК 4.02.15-04. Отделочные работы.
9. ШНК 4.02.61-07. Штукатурные работы. Ремонтно-строительные работы.
10. ШНК 2.01.02-04. Пожарная безопасность зданий и сооружений.
11. КМК 2.01.07-96. Нагрузки и воздействия.
12. ШНК 2.08.01-19. Жилые здания.
13. КМК 2.08.02-09. Общественные здания и сооружения.
14. ШНК 4.02.58-07. Кровли, кровельные работы. Ремонтно-строительные работы.
15. ШНК 4.02.26-07. Теплоизоляционные работы.
2. КМК 2.03.01-96. Бетонные и железобетонные конструкции.
3. КМК 2.03.07-98. Каменные и армокаменные конструкции.
4. КМК 3.01.02-00. Безопасность в строительстве.
5. КМК 3.03.01-98. Несущие и ограждающие конструкции.
6. КМК 3.03.06-99. Приготовление и применение строительных растворов.
7. ШНК 4.02.08-04. Кирпичные и блочные конструкции.
8. ШНК 4.02.15-04. Отделочные работы.
9. ШНК 4.02.61-07. Штукатурные работы. Ремонтно-строительные работы.
10. ШНК 2.01.02-04. Пожарная безопасность зданий и сооружений.
11. КМК 2.01.07-96. Нагрузки и воздействия.
12. ШНК 2.08.01-19. Жилые здания.
13. КМК 2.08.02-09. Общественные здания и сооружения.
14. ШНК 4.02.58-07. Кровли, кровельные работы. Ремонтно-строительные работы.
15. ШНК 4.02.26-07. Теплоизоляционные работы.
